怎樣設計制作方型不銹鋼水箱的承重
在很多建筑設計圖紙中往往只表明了水箱的容積及水箱的安裝位置，而對水箱的承重基礎未作詳細說明，建筑施工或安裝單位就不知怎樣來做水箱的基礎施工，這一問題通常交給不銹鋼水箱安裝單位現場勘查后共同提出合理方案，有混凝土平臺，有混凝土條形梁，有實心磚體條形基礎，有槽鋼鋼結構基礎，哪一種結構合理，經濟（前提條件牢固可靠，適合現場空間）,我們做出如下分析:

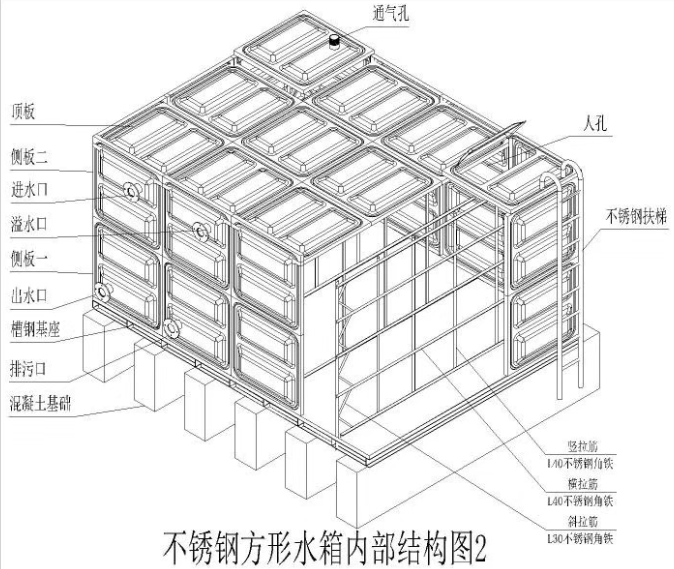

1．不銹鋼水箱圖集12S101所設計的水箱基礎為混凝土條形梁加槽鋼底座，眾所周知這是通用概念上的承重基礎結構，混凝土條形梁設計成1000x1000中心距，梁高500，梁寬300，槽鋼之間等距1000，不說槽鋼在水箱底部生銹，使用壽命不能與304水箱不銹鋼材料等同，就槽鋼1000的間距對水箱底板的承載負荷也不合理。我認為若水箱混凝土條形梁（1000x1000中心距）已做好，梁上必須采用槽鋼結構來調整減小條形梁之間的空擋，槽鋼之間等距不能大于700x700，否則對水箱底板的承載有影響。
2．如果水箱安裝在地下室或平地面，在地面基礎已是混凝土地基的時候，不銹鋼水箱基礎可以直接采用實心磚體砌成條形基粉刷牢固即可，條形基中心距700x700，條形基寬300左右，高合理掌握400左右，水箱底板直接在上面安裝，不需要再做槽鋼底座。此方案正被大量推廣采納。
3．如水箱安裝在地下室或地面，水箱的高度又受到空間限制，水箱基礎可以采用混凝土整體平臺，（平臺高度150--200mm，高出周圍地面利于排水），也可采用槽鋼結構（700x700間距），做好槽鋼防銹防腐即可。
12S101 不銹鋼水箱圖集全冊 點擊
